工業用熱電阻產品介紹

  工業用熱電阻是利用電阻值隨溫度變化的而變化來測量溫度的，在工業生產中廣泛用來測量(-200~600)℃范圍的溫度,其主要特點是測溫精度高,穩定性好，測量安裝型式多樣。由于熱電偶產品在低溫范圍中產生的熱電勢小,因而對測量?jī)x表要求嚴格,而采用熱電阻測量低溫介質的溫度是很適宜的。
　熱電阻產品按結構形式可分為普通工業型、鎧裝型及特殊型等。
常用的普通工業用熱電阻主要有:
1.鉑熱電阻:廣泛用來測量(-200~850)℃范圍內的溫度。在少數情況下,低溫.可測至1K,高溫可測至850℃。其物理、化學性能穩定,復現性好,但價格昂貴。鉑熱電阻與溫度是近似線性關系。其分度號主要有Pt100和Pt10 PT1000。
2.銅熱電阻:廣泛用來測量(--50~150)℃范圍內的溫度。其優點是高純銅絲容易獲得,價格便宜,互換性好,但易于氧化。銅熱電阻與溫度呈線性關系。其分度號主要有Cu50和Cu100。
　鎧裝熱電阻是由熱電阻、絕緣材料和金屬套管三者組合加工而成,其特點是外形尺寸可以做得很小(最小直徑可達3mm),因而反應速度.快,有良好的機械性能,耐振耐沖擊,具有良.好的撓性,且不易受有害介質的侵蝕。
　使用熱電阻前必須檢查它的好環，簡易的檢查方法是將熱電阻從保護管中抽出,用萬用表測量其電阻。若萬用表讀數為“0”或者萬用表讀數小于R。值,則該熱電阻已短路,必須找出短路處進行修復;若萬用表讀數為“∞”,則該熱電阻已斷路,不能使用;若萬用表讀數比R。的阻值偏高一些，說明該熱電阻是正常的。
　熱電阻的阻值不正確時，應從下部端點交叉處增減電阻絲,而不應從其它處調整。完全調好后應將電阻絲排列整齊,不能碰接,仍按原樣包扎好。
　經修復的熱電阻，必須經過檢定合格后.方可使用。
　熱電阻安裝時，其插人深度不小于熱電阻保護管外徑的8倍~10倍，盡可能使熱電阻受熱部分增長。熱電阻盡可能垂直安裝,以防在高溫下彎曲變形。熱電阻在使用中為了減小輻射熱和熱傳導所產生的誤差，應盡量使.保護套管表面和被測介質溫度接近，減小熱電阻保護套管的黑色系數。

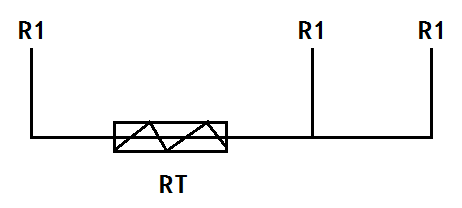

　當用與熱電阻相配的二次儀表測量溫度時,熱電阻安置在被測溫度的現場,而二次儀表則放置在操作室內。如果用不平衡電橋來測量，那么連接熱電阻的導線都分布在橋路的一個臂上。由于熱電阻與儀表之間一般都有一.段較長的距離，因此兩根連接導線的電阻隨溫度的變化，將同熱電阻阻值的變化起加在不平衡電橋的一個臂上，使測量產生較大的誤差。為減小這一誤差,一般在測溫?zé)犭娮枧c儀表連接時,采用三線制接法即從熱電阻引出三根導線，將連接熱電阻的兩根導線正好分別處于相鄰的兩個橋臂內。當環境溫度變化而使導線電阻值改變時,其產生的作用正好互相抵消，使橋路輸出的不平衡電壓不會因之而改變。另一導線電阻.R1的變動,僅對供橋電壓有極微小的影響,但在精度范圍內。其示意圖如下所示:
