有紙記錄儀的特點與工作原理介紹
發布時間：2025-04-27
瀏覽次數：
有紙記錄儀每個通道均可直接選擇接收多種
熱電偶、
熱電阻、電壓和電流信號，并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身打印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，并將通道號印在各通道的軌跡旁?？赏ㄟ^鍵盤設定測量信號種類、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數，并對所設參數加以保護。廣泛應用于醫藥、石油、化工、冶金、電力等行業及科研單位。

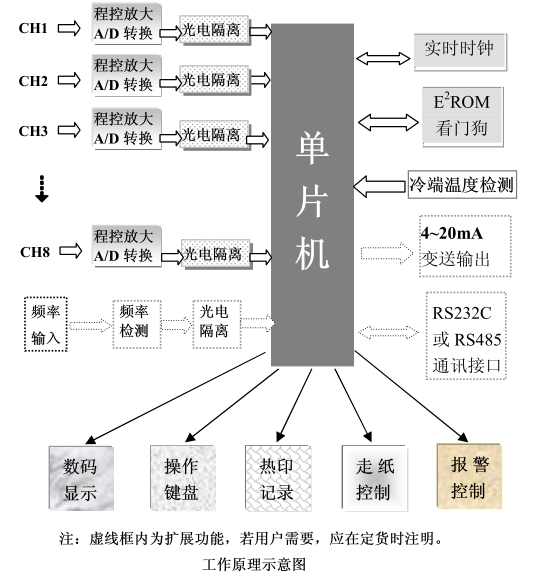

有紙記錄儀工作原理是每路輸入信號經程控放大，24位分辨率AD轉換，光電隔離送至單片機處理。從而徹底消除了各輸入通道之間的干擾，消除了輸入通道與CPU 之間的干擾。使用高精度數字溫度傳感器，進行熱電偶的冷端溫度補償。為了提高長期穩定性，有紙記錄儀放棄了傳統的用電位器調整放大倍數及零點的方法,代之以軟件程序調校法,并實現了放大倍數的程控放大。出廠前我們忠和測控均對各項參數均已調試完成。用戶可通過鍵盤設定對系統誤差進行平移校正。
